パネリード穿

  • 基本情報
  • 性能データ
  • 使用例

基本情報

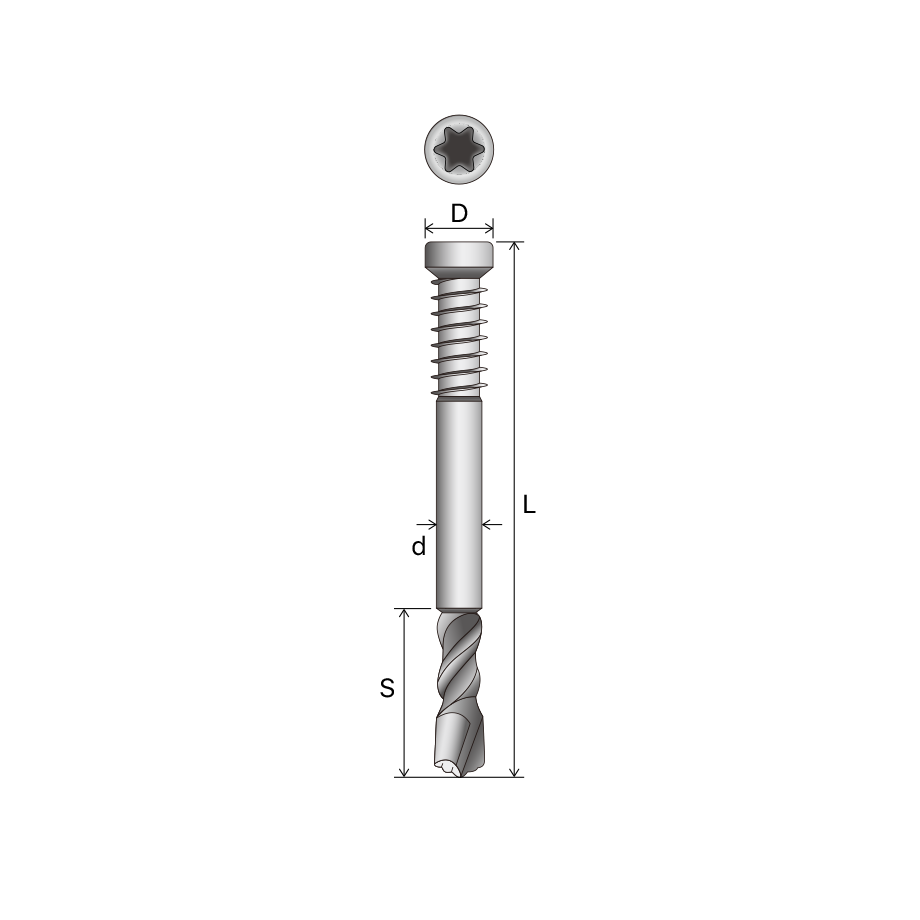

商品名 : パネリード穿
施工箇所 : 中大規模木造建築の鋼板挿入
接合部のドリフトピン代用
表面処理 : ラスパート
使用ビット : ヘクスローブビット T-40

接合部材  : 木ー鉄ー木
推奨工具  : ドリルドライバー

※施工はドリルドライバーをご使用ください。
 ドリルドライバ―の回転数は1800~2200rpmを推奨します。
品番・記号 ケース入数 L(mm) D d S
SPD-85 100本×5袋 85.0 10.7 7.0 19.0
SPD-100 100本×5袋 100.0 10.7 7.0 19.0
SPD-115 100本×5袋 115.0 10.7 7.0 19.0
SPD-145 100本×5袋 145.0 10.7 7.0 19.0

※ヘクスローブビット T-40(L=50mm)1本/袋付き

特徴

パネリード穿は鋼板挿入型接合部でドリフトピンの代用が可能な製品です。
特殊先端刃先が鋼板を貫通するので鋼板の下穴が不要、初期ガタの少ない剛性の高い接合が可能です。

  • 1厚鋼板用に開発した特殊先端刃先

    パネリード穿用に新開発した特殊先端刃先が木材も鋼板も削りながら進んでいくので鋼板の先穴が不要です。
    鋼板は9mmまで貫通可能です。

    パネリード穿 鋼板4.5mmの施工例
  • 2特別な製造工程によって「硬さ」と「粘り強さ」を両立

    パネリード穿は粘り強くなる特別な工程を経ることで、鋼板用ビスの「硬い・脆い」という概念を覆しました。
    厚い鋼板でも貫通できる「硬さ」と、変形性能が高い「粘り強さ」を同時に実現し、接合部設計の新たな可能性を切り拓きます。

  • 3鋼板挿入型接合部を想定した試験データの整備

    鋼板9mmまでを想定した強度データの提出が可能です。
    新たに用途に合わせた接合部実験の実施とデータ提供も可能です。
    ※強度データは社内試験によるものです



    注意事項 施工にはインパクトドライバーではなくドリルドライバーをご使用ください。
    ドリルドライバーの回転数は、パネリード穿の貫通力が高くなる1,800~2,200rpmを推奨しております。
